Quel couple de serrage pour un joint de cache culbuteur ?

Quel couple de serrage appliquer sur un cache culbuteur ?

Pour la grande majorité des moteurs essence et diesel modernes, le couple de serrage des vis de cache culbuteur se situe entre 8 et 12 Nm. C'est volontairement faible : le cache est souvent en alliage léger ou en matière composite, et le joint travaille en écrasement contrôlé, pas en compression violente comme un joint de culasse.

Valeurs selon le diamètre de vis

Le diamètre de la vis donne une première indication fiable, à condition de la croiser avec la doc constructeur :

• Vis M6 : généralement 8 à 10 Nm
• Vis M7 : généralement 10 à 13 Nm
• Vis M8 : généralement 15 à 20 Nm

Ces plages restent indicatives. Un cache en plastique renforcé supportera toujours moins de couple qu'un cache en alu, même à diamètre de vis identique.

Exemples par marque ou modèle

Voici des ordres de grandeur relevés sur des moteurs courants, à vérifier systématiquement dans la documentation technique du véhicule avant intervention :

Ces chiffres ne dispensent jamais de consulter la valeur officielle du constructeur pour votre motorisation exacte, notamment sur les blocs récents à joint intégré. Pour les moteurs PSA très répandus comme le 1.6 HDI, mieux vaut suivre pas à pas un guide dédié au DV6 qui détaille précisément chaque valeur de serrage.

Pourquoi ce couple est-il aussi faible et aussi précis ?

Le couple de serrage du cache culbuteur répond à une logique inverse de celle d'un carter ou d'une culasse : il s'agit d'écraser le joint juste assez pour assurer l'étanchéité, sans dépasser sa limite d'élasticité ni déformer le cache.

Le rôle du joint dans l'équation

Un joint de cache culbuteur, qu'il soit en caoutchouc, en liège composite ou en silicone, retrouve sa forme après compression tant qu'on reste dans sa plage de travail. Un serrage excessif l'écrase de façon permanente : il perd sa mémoire élastique et laisse passer l'huile dès les premières montées en température, quand le métal se dilate et que le joint doit compenser le jeu.

Le matériau du cache pèse aussi dans la balance

Un cache en aluminium tolère un léger dépassement de couple sans dommage visible. Un cache en plastique technique, très répandu depuis les années 2000 pour gagner du poids, se fissure ou se voile au moindre excès, souvent au niveau des points d'ancrage des vis. C'est la cause numéro un de fuite après une intervention mal maîtrisée.

Faut-il respecter un ordre de serrage précis ?

Oui, dès que le cache compte plus de quatre vis. La règle est la même que pour une culasse à échelle réduite : serrage en étoile, du centre vers les extrémités, jamais dans l'ordre des aiguilles d'une montre.

Pourquoi la méthode en étoile évite les fuites

Serrer dans le désordre crée une pression inégale sur le joint : une zone est déjà comprimée pendant qu'une autre reste lâche, ce qui déforme le cache de façon asymétrique. Sur un cache long (moteurs 4 cylindres en ligne ou flat-six), cette déformation suffit à créer un point de fuite qui n'apparaîtra qu'après plusieurs cycles de chauffe.

La méthode qui fonctionne dans 100% des cas :

• Serrer toutes les vis à la main jusqu'au contact du joint, sans forcer
• Passer un premier tour à environ 50% du couple final, en étoile
• Finir au couple exact indiqué par le constructeur, toujours en étoile

Comment procéder concrètement au remontage ?

La procédure ne varie presque jamais d'un moteur à l'autre : nettoyage des portées, positionnement du joint neuf, pose du cache, puis serrage progressif en étoile au couple prescrit.

Préparation des surfaces

Avant toute pose, les deux plans de joint (culasse et cache) doivent être parfaitement dégraissés et exempts de résidus d'ancien joint. Un grattoir plastique évite de rayer l'aluminium ; une brosse métallique est à proscrire sur les portées usinées.

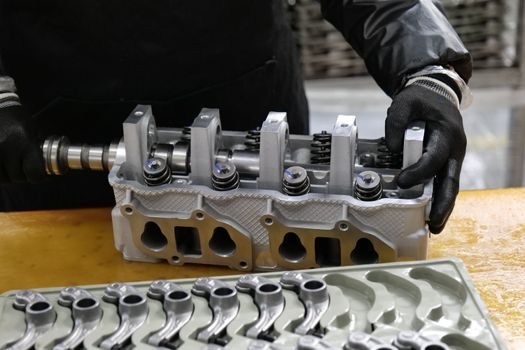

Pose du joint et positionnement du cache

Le joint neuf se positionne à sec dans la gorge du cache, sans pâte à joint sauf mention explicite du constructeur. Certains fabricants imposent un cordon de silicone aux jonctions avec le joint de culasse : dans ce cas, respecter le délai de polymérisation avant serrage final.

Faut-il resserrer à chaud après le montage ?

Sur la plupart des moteurs modernes, non, le joint est conçu pour rester stable dans le temps sans reprise. Sur certains moteurs plus anciens ou sur des culasses en fonte à forte dilatation thermique, un contrôle du couple après le premier cycle de chauffe/refroidissement est recommandé, mais rarement un resserrage systématique.

Si le constructeur préconise une reprise à chaud, elle se fait moteur tiède (pas brûlant), toujours avec la même méthode en étoile et le même couple final, jamais un couple supérieur sous prétexte de sécuriser l'étanchéité. Cette vigilance est encore plus importante sur les moteurs récents où la courroie de distribution baigne dans l'huile, car la moindre fuite au niveau du cache culbuteur peut accélérer sa dégradation.

Quelles erreurs provoquent une fuite après remplacement du joint ?

Trois erreurs reviennent systématiquement en atelier et expliquent la majorité des retours pour fuite après un remplacement de joint de cache culbuteur.

• Serrage excessif : le joint est écrasé de façon irréversible, ou le cache plastique se fissure au niveau des vis
• Serrage inégal : ordre non respecté, une zone du joint reste sous-comprimée
• Portée sale ou rayée : un résidu d'ancien joint ou une rayure crée un chemin de fuite que le joint neuf ne peut pas combler

Une fuite qui apparaît immédiatement après remontage vient presque toujours d'un défaut de portée ou d'un joint mal positionné. Une fuite qui apparaît après plusieurs semaines signe plutôt un écrasement progressif lié à un couple trop élevé. Dans certains cas, la fuite ne vient pas du cache lui-même mais d'un joint de queue de soupape défaillant, qu'il convient alors de diagnostiquer avant de ressasserrer inutilement le cache.

Peut-on serrer sans clé dynamométrique ?

Ce n'est pas recommandé, mais si aucune clé n'est disponible, un serrage "à la main ferme, sans effort de bras" sur une clé courte reproduit approximativement les couples de 8 à 12 Nm typiques de ce type d'assemblage.

Cette méthode reste approximative et risquée sur un cache plastique, où l'écart entre couple correct et couple destructeur est faible. Pour une intervention ponctuelle, une clé dynamométrique bon marché (10-25 €) reste un investissement largement justifié face au coût d'un cache fissuré ou d'une reprise de fuite.

La précision plutôt que la force : la clé d'un cache culbuteur étanche

Un cache culbuteur ne pardonne pas l'approximation, mais il ne demande pas non plus la puissance qu'on associe instinctivement à un serrage mécanique. La règle à retenir tient en une phrase : respecter la valeur constructeur, serrer en étoile, et ne jamais compenser un doute par un coup de poignet supplémentaire. Entre 8 et 12 Nm pour la majorité des vis M6, ce sont quelques dixièmes de tour qui séparent une étanchéité parfaite d'un cache fissuré ou d'un joint mort.

Avec un joint neuf correctement positionné, des portées propres et une clé dynamométrique réglée sur la bonne valeur, l'opération prend moins de temps qu'une vidange et élimine durablement les suintements d'huile sur le dessus du moteur. C'est l'un de ces gestes d'atelier où la rigueur coûte cinq minutes de plus et évite des heures de dépose plus tard.

Foire Aux Questions

Quel est le couple de serrage exact pour un cache culbuteur ?

Il se situe généralement entre 8 et 12 Nm pour une vis M6, jusqu'à 15-20 Nm pour une vis M8. La valeur exacte dépend du matériau du cache et du modèle de moteur : consultez toujours la documentation technique constructeur avant intervention.

Le couple varie-t-il selon la marque du véhicule ?

Oui, sensiblement. Une Mini essence tourne autour de 10 Nm, un Pajero diesel monte à 19 Nm, tandis qu'une Porsche flat-six ou une BMW 4/6 cylindres restent proches de 10 Nm. Le diamètre de vis et le matériau du cache expliquent ces écarts.

Faut-il resserrer à chaud après le montage du joint ?

Rarement. Les joints modernes sont conçus pour rester stables sans reprise. Seuls certains moteurs anciens ou culasses en fonte imposent un contrôle après le premier cycle de chauffe, sans jamais dépasser le couple final préconisé.

Peut-on serrer un cache culbuteur sans clé dynamométrique ?

C'est déconseillé mais possible en dépannage, avec un serrage ferme à la main sur clé courte, sans effort de bras. Le risque d'écrasement du joint ou de fissure du cache reste élevé : respecter le couple de serrage joint cache culbuteur prescrit reste la seule méthode fiable.
