Démontage de l’anneau élastique : outillage, types et remontage sécurisé

Le démontage de l'anneau élastique tourne mal plus souvent qu'on ne le croit : une pince mal calibrée, un tournevis glissé de force dans la gorge, et le circlips part en projectile ou se déforme de façon invisible. Sur un roulement de roue, une rotule de suspension ou un simple axe de fourche, cette rondelle fendue retient des pièces sous précontrainte réelle, pas juste posée là par commodité. Elle ne pardonne pas l'improvisation. La bonne nouvelle, c'est que l'opération se maîtrise en quelques minutes une fois la méthode comprise : identifier le bon type d'anneau, utiliser la pince adaptée, et respecter l'ordre des gestes. La mauvaise, c'est que la majorité des circlips abîmés en atelier amateur le sont par un outillage inadapté plutôt que par une pièce défectueuse. Voici comment procéder sans y laisser un doigt ni une pièce de rechange à recommander en urgence.

Avant de commencer : outillage et précautions

Un anneau élastique (aussi appelé circlips ou Seeger, du nom du fabricant qui a popularisé le procédé) travaille en compression ou en expansion selon son montage. Le démonter à mains nues ou avec un outil détourné, c'est prendre le risque qu'il se libère brutalement en pleine tension.

L'outillage indispensable

Il n'existe pas d'équivalent sérieux à la pince à circlips. Voici ce qu'il faut réunir avant de commencer :

• Une pince à circlips intérieurs (becs qui s'écartent en pressant les poignées), pour les anneaux montés dans un alésage.
• Une pince à circlips extérieurs (becs qui se resserrent en pressant les poignées), pour les anneaux montés sur un arbre.
• Un jeu de becs interchangeables ou plusieurs tailles de pinces : un diamètre de becs mal adapté au trou de préhension de l'anneau glisse et déforme les oreilles.
• Des lunettes de protection, sans exception.
• Des gants fins qui protègent sans faire perdre la sensibilité nécessaire au geste.
• Un dégrippant (type WD-40 ou équivalent) et une brosse métallique pour les cas rouillés.
• Un chiffon ou un sac plastique transparent à poser autour de la zone de travail : il limite la course d'un anneau qui échapperait au contrôle.

Certaines pinces universelles proposent une inversion becs intérieurs/extérieurs par simple retournement des mors. C'est pratique pour un usage occasionnel, mais moins précis qu'un jeu dédié pour les diamètres inférieurs à 10 mm, où le moindre jeu dans le bec fait déraper la pince au moment de la compression.

Les précautions de sécurité qui ne se négocient pas

Un circlips sous tension stocke de l'énergie élastique réelle. Relâché brutalement, il part à une vitesse suffisante pour marquer la peau ou atteindre un œil à courte distance.

• Travaillez toujours avec les lunettes de protection, même pour une pièce que vous jugez « facile ».
• Ne pointez jamais l'ouverture de l'anneau vers votre visage pendant la compression ou le relâchement.
• Sur un ensemble sous précontrainte de ressort (mécanisme d'embrayage, certains moyeux), vérifiez qu'aucune autre pièce ne va se libérer en même temps que l'anneau. Si un doute existe, calez l'ensemble avant de retirer le circlips.
• Ne travaillez jamais avec des gants épais qui masquent le retour de force sur la pince : c'est ce retour qui vous avertit d'un mauvais accrochage avant que l'anneau ne s'échappe.

Ce qu'il faut vérifier avant de se lancer

Avant toute extraction, prenez trente secondes pour observer l'ensemble :

• Repérez le sens de montage de l'anneau : face plate ou face chanfreinée vers l'extérieur, selon le modèle.
• Identifiez si la gorge est visible directement ou si un capot, un cache-poussière ou un joint la masque.
• Contrôlez l'état visuel de l'anneau : traces de rouille, dépôt de graisse durcie, oreilles déformées par une intervention précédente. Un anneau visiblement piqué de rouille cassera probablement à la compression, ce qui oriente d'emblée vers un remplacement plutôt qu'une réutilisation.

Étape 1 : Identifier le type d'anneau (intérieur ou extérieur)

Confondre les deux familles est l'erreur la plus fréquente chez le bricoleur qui commande sa pièce de rechange sans avoir démonté l'ancienne au préalable.

• L'anneau extérieur se monte sur un arbre, dans une gorge usinée sur un diamètre externe. Il se compresse pour être retiré : ses oreilles, une fois pincées, réduisent son diamètre pour libérer le passage. On le trouve typiquement sur un axe de roulement ou une extrémité d'arbre de transmission.
• L'anneau intérieur se monte dans un alésage, dans une gorge usinée sur un diamètre interne (un logement de roulement, un carter). Il faut au contraire l'expandre pour le sortir : les becs de la pince écartent les oreilles pour augmenter son diamètre et le libérer de la gorge.

Un repère simple à l'œil : sur un anneau extérieur, les oreilles pointent vers l'extérieur de la circonférence quand il est en place. Sur un anneau intérieur, elles pointent vers l'intérieur, orientées vers le centre de l'alésage. Si vous hésitez encore, regardez le sens dans lequel la pince doit travailler pour que les becs entrent naturellement dans les trous de préhension sans forcer : c'est le bon sens de montage. Il existe une troisième famille, les circlips sans oreilles (type E-clips ou anneaux à ressort en épingle), utilisés sur de petits diamètres d'axe où l'encombrement radial des oreilles classiques n'est pas tolérable. Ils s'extraient à la lame plate d'un tournevis fin glissé sous l'ouverture, jamais avec une pince à circlips classique qui n'a pas de prise dessus.

Étape 2 : Retirer le capot ou accéder à la gorge

La majorité des circlips automobiles ne sont pas accessibles à nu. Un cache-poussière, un flasque de roulement ou un capot en tôle emboutie protège souvent la gorge de la boue et de l'humidité.

• Repérez les points de fixation du capot (clips plastiques, sertissage, vis courtes) avant de tirer dessus : un capot serti se déforme si on l'arrache sans dégager d'abord ses points d'accroche.
• Sur un moyeu de roue ou une rotule, nettoyez généreusement la zone avant démontage : la terre et la graisse durcie masquent souvent le tracé exact de la gorge et font croire à une pièce grippée alors qu'elle est simplement encrassée.
• Une fois le capot retiré, la gorge doit apparaître comme un sillon net, généralement de 1 à 2 mm de large selon le diamètre de l'anneau. Si elle est invisible sous un dépôt compact, c'est le signe qu'un nettoyage préalable au dégrippant et à la brosse métallique s'impose avant toute tentative d'extraction.

Le repère de réussite à cette étape est simple : vous devez voir la totalité de la circonférence de l'anneau et repérer sans ambiguïté ses deux trous de préhension pour les becs de la pince. Si l'un des deux trous reste masqué par de la corrosion, ne forcez pas la pince dans une prise partielle : c'est exactement ce qui fait déraper les becs et déformer les oreilles.

Étape 3 : Extraire l'anneau avec la pince à circlips

C'est le geste central de toute l'opération, et celui où la précision prime sur la force.

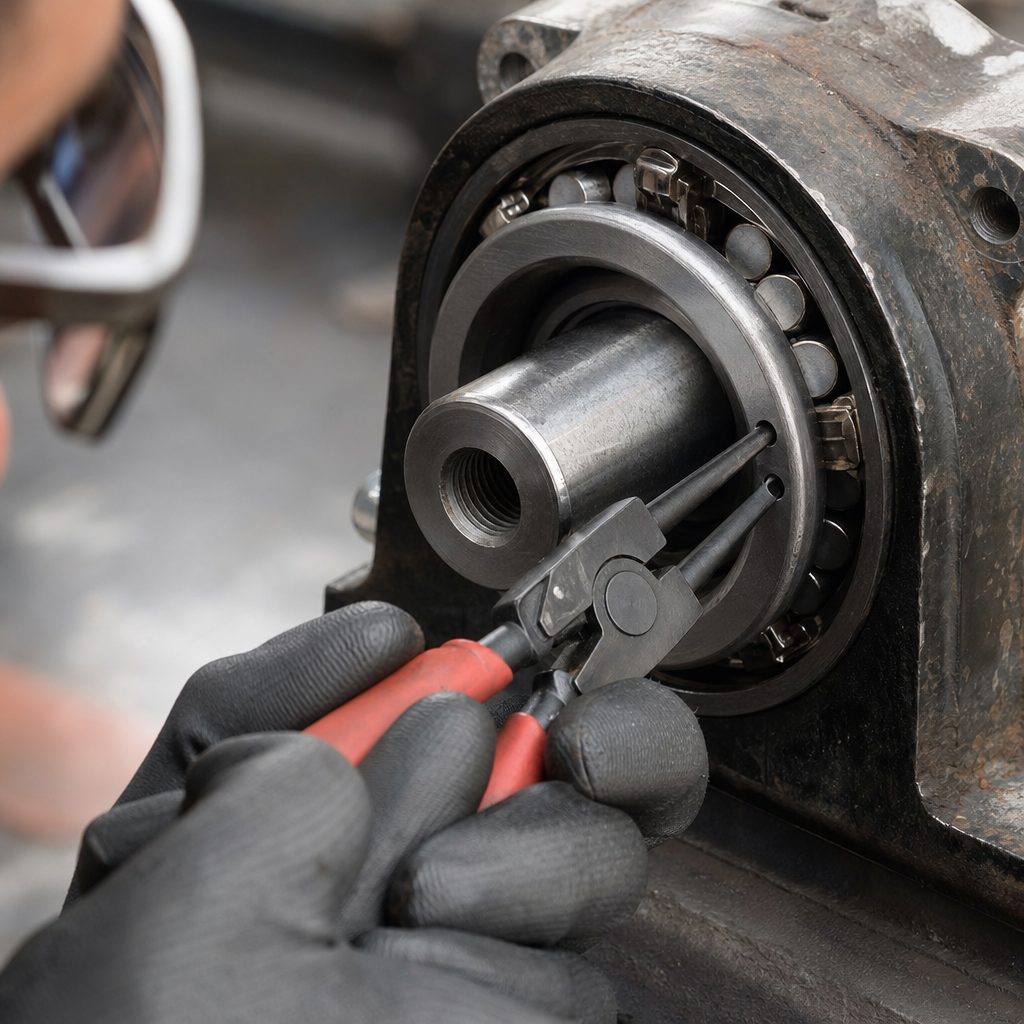

• Insérez les becs de la pince dans les deux trous de préhension, perpendiculairement à la surface de l'anneau, sans les faire glisser en biais.
• Actionnez la pince progressivement, en position rectiligne, jusqu'à sentir l'anneau se dégager de sa gorge. Pour un anneau extérieur, cela réduit son diamètre ; pour un intérieur, cela l'augmente.
• Le repère de bonne extraction : l'anneau sort d'un mouvement continu, sans à-coup ni résistance brutale. Une résistance qui augmente subitement pendant la compression signale un point de rouille localisé ou une oreille qui commence à se tordre : mieux vaut relâcher, dégripper, et retenter plutôt que d'insister.
• Une fois l'anneau libéré de la gorge, maintenez la pince fermée jusqu'à l'avoir sorti complètement de la zone de travail avant de relâcher la pression. C'est à ce moment précis, dans les 5 derniers millimètres de course, que la plupart des circlips échappent à un contrôle insuffisant et partent en vol libre.

L'erreur classique à ce stade consiste à relâcher la pince trop tôt, pensant l'anneau totalement dégagé alors qu'il reste accroché sur un bord de gorge. Le circlips se détend alors d'un coup sec, avec l'énergie élastique qu'il avait stockée en compression, souvent projeté à angle imprévisible. C'est la raison numéro un des blessures superficielles à l'œil ou à la main rapportées en atelier amateur sur cette opération.

Foire Aux Questions

Comment extraire un circlips grippé ou rouillé sans l'endommager ?

Imbibez la gorge et les oreilles de dégrippant, laissez agir dix minutes, puis brossez délicatement la rouille superficielle avant d'insérer la pince. Répétez l'opération si la résistance persiste plutôt que de forcer : un anneau qui casse en pleine compression part en éclats coupants.

Que faire si je n'ai pas de pince à circlips sous la main ?

Deux petits tournevis plats fins glissés symétriquement dans les trous de préhension peuvent dépanner sur un anneau de gros diamètre. Cette méthode reste imprécise et risquée sur les petites sections : elle déforme facilement les oreilles et ne convient pas pour un usage régulier.

Comment savoir si mon anneau élastique est bien remonté ?

L'anneau doit affleurer entièrement dans sa gorge, sans point qui dépasse ni zone qui reste soulevée sur la circonférence. Faites ensuite un test de traction axiale léger sur la pièce retenue : aucun jeu ni mouvement ne doit être perceptible si le logement est complet.

Pourquoi ne peut-on pas réutiliser un circlips déjà démonté ?

La compression répétée fatigue le métal et lui fait perdre une partie de son élasticité d'origine, même sans déformation visible. Sur une pièce de sécurité comme un roulement de roue ou une rotule, ce seuil de fiabilité amoindri justifie toujours le remplacement par un anneau neuf, jamais la réutilisation.

Combien coûte une pince à circlips correcte ?

Un jeu de deux pinces (intérieur et extérieur) de qualité correcte se trouve entre 15 et 40 euros en quincaillerie ou magasin d'outillage. Un modèle universel à becs interchangeables coûte davantage mais couvre plus de diamètres, un investissement rentable si l'opération revient régulièrement dans votre atelier.

Peut-on démonter un circlips avec un tournevis en dépannage ?

Uniquement sur les circlips sans oreilles (type E-clips), où la lame plate glissée sous l'ouverture reste la méthode normale d'extraction. Sur un anneau à oreilles classique, le tournevis glisse et déforme la gorge : réservez cette technique de démontage de l'anneau élastique aux seuls modèles adaptés.
