🏁 L'essentiel pour un montage réussi en un coup d'œil
Maîtriser le schéma de branchement d'une caméra de recul est la clé pour sécuriser vos manœuvres et moderniser votre véhicule sans dépenser une fortune en main-d'œuvre.
- Alimentation ciblée : connectez le fil rouge de la caméra sur le positif (+12 V) de votre feu de recul et le fil noir sur une masse métallique fiable.
- Signal vidéo & trigger : branchez la fiche RCA jaune sur l'autoradio et reliez le petit fil rouge « Reverse » pour déclencher automatiquement l'affichage de l'image en marche arrière.
- Installation propre : utilisez des connexions protégées (gaine thermo, soudures ou cosses de qualité) et faites passer les câbles sous les garnitures de l'habitacle pour préserver la fiabilité du système.
Prêt à passer à l'action ? Découvrez ci-dessous notre guide détaillé pas à pas pour ne rater aucune étape technique et éviter les pièges classiques du montage.
Quel est le schema branchement camera de recul universel ?

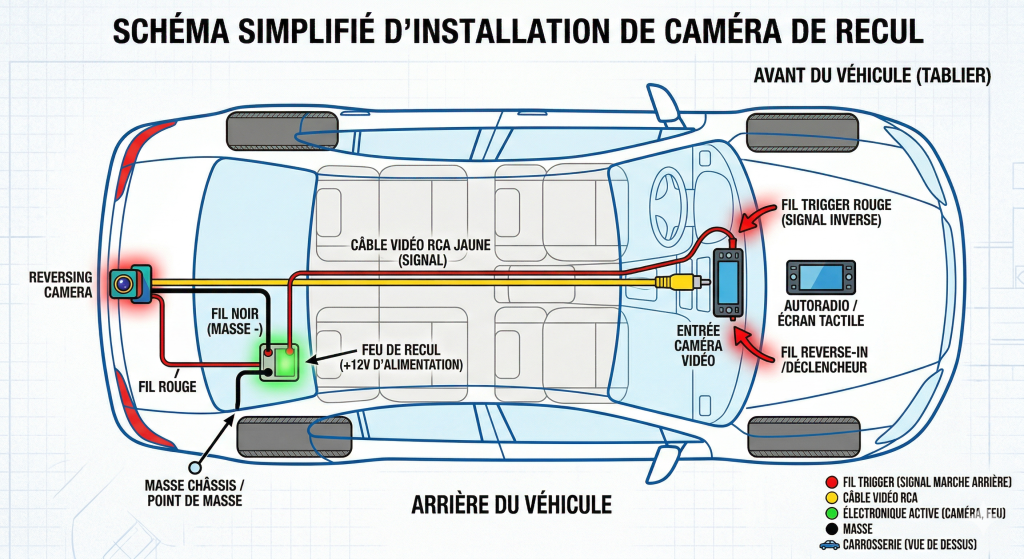

Le schema branchement camera de recul standard repose sur trois connexions clés : l'alimentation sur le feu de recul (+12V), la liaison vidéo via un câble RCA, et le fil d'excitation (trigger) qui informe l'autoradio du passage de la marche arrière. Ce circuit permet l'affichage automatique de l'image dès que vous enclenchez la vitesse.
Pour y voir plus clair, imaginez que votre caméra est une lampe de poche et votre autoradio un interrupteur intelligent. Il faut que l'énergie arrive au bon moment et que le signal trouve son chemin à travers l'habitacle.
Les trois composants indispensables du montage
La plupart des kits vendus dans le commerce se ressemblent comme deux gouttes d'eau. Vous allez trouver :
- La caméra : Avec ses deux connecteurs (un rouge pour le jus, un jaune pour l'image).
- Le câble vidéo RCA : Généralement long de 5 ou 6 mètres, il possède souvent un petit fil rouge qui dépasse à chaque extrémité (le fil "trigger").
- Le faisceau d'alimentation : Un petit câble séparé avec un fil rouge (+) et un fil noir (masse).
Pourquoi le fil rouge du câble RCA est votre meilleur ami ?
C'est là que beaucoup se plantent. Ce petit fil rouge intégré au câble vidéo sert à envoyer l'ordre à votre autoradio de basculer sur l'image de la caméra. Sans lui, vous aurez beau passer la marche arrière, votre écran restera désespérément sur votre playlist Spotify. On l'appelle le fil "Reverse" ou "Back".
Comment brancher l'alimentation sur le feu de recul ?
Pour alimenter votre caméra, vous devez repérer le fil positif du feu de recul. Connectez le fil rouge de la caméra sur ce +12V et le fil noir sur une masse métallique ou le fil de masse du feu. Cela permet à la caméra de s'allumer uniquement quand vous reculez.
C'est l'étape un peu "chirurgicale" où il faut sortir le multimètre ou la lampe témoin. Pas de panique, c'est à la portée de n'importe quel bricoleur du dimanche motivé.
Identifier le bon fil sans faire d'étincelles
Derrière votre bloc d'optique arrière, c'est souvent la fête foraine des couleurs. Pour ne pas brancher votre caméra sur les clignotants (ce qui donnerait une image qui clignote, très disco mais peu pratique), demandez à un ami d'enclencher la marche arrière (moteur éteint, contact mis) pendant que vous testez les fils. Celui qui affiche 12V est l'élu.
Faire une connexion propre et durable
Oubliez les torsades de fils entourées de ruban adhésif qui lâchent à la première secousse. Utilisez des connecteurs rapides (type Scotchlok) ou, mieux encore, une petite soudure à l'étain protégée par de la gaine thermo-rétractable. Votre voiture vous remerciera quand elle ne prendra pas feu sur l'autoroute.
Où raccorder les fils derrière l'autoradio ?
Derrière l'autoradio, branchez le câble RCA jaune sur l'entrée "CAM-IN" ou "R-CAM". Le petit fil rouge du câble RCA doit être relié au fil étiqueté "Reverse" ou "Back" du faisceau de votre autoradio Android ou de marque (Pioneer, Alpine, etc.).
C'est le moment de la vérité. Si vous avez bien suivi le schema branchement camera de recul, c'est ici que tout se joue.
| Fil du câble RCA | Destination sur l'autoradio | Rôle |
|---|---|---|
| Prise Jaune (RCA) | Port "Camera In" | Transmission du signal vidéo |
| Fil rouge (Trigger) | Fil "Reverse" / "Back" | Activation automatique de l'écran |
| Masse (si présente) | Châssis de l'autoradio | Stabilité du signal (optionnel) |
Le cas des autoradios d'origine (OEM)
Si vous gardez l'écran d'origine de votre Renault, Peugeot ou Volkswagen, c'est un peu plus complexe. Il faut souvent un interface vidéo spécifique ou un adaptateur de broches. Je vous conseille de jeter un œil aux guides techniques de Caradisiac pour trouver l'adaptateur correspondant à votre modèle précis. C'est parfois un vrai casse-tête de compatibilité.
Quelles sont les erreurs fatales à éviter lors de l'installation ?
L'erreur la plus fréquente est d'oublier de relier le fil trigger à l'avant, ou de brancher la masse sur une partie peinte de la carrosserie qui n'isole pas bien le courant. Une mauvaise masse entraîne des parasites (neige sur l'écran) ou une image qui saute.
J'ai vu des installations où les gens branchaient la caméra en "permanent" sur la batterie. Résultat ? Une batterie vide le lendemain matin. La caméra doit rester une consommatrice occasionnelle, un peu comme ce cousin qui ne vient qu'aux mariages.
Protéger le passage des câbles
Ne laissez pas traîner vos câbles sous les tapis ou près des pédales. Utilisez les passages de câbles d'origine, souvent cachés sous les garnitures de seuil de porte. C'est un peu plus de boulot pour déclipser le plastique, mais c'est la différence entre une installation de pro et un travail de sagouin.
Tester avant de tout remonter
C'est mon conseil d'ami : avant de remettre toutes les vis et de reclipser votre tableau de bord, faites un test. Enclenchez la marche arrière. Si l'image apparaît, vous pouvez sabrer le champagne (virtuellement). Si rien ne se passe, vous n'aurez pas à tout redémonter.
Profitez enfin d'une visibilité totale
Installer sa propre technologie embarquée apporte une satisfaction immense. Non seulement vous avez économisé une centaine d'euros de main-d'œuvre, mais vous avez surtout gagné en sécurité. Plus besoin de tortiller le cou dans tous les sens ou de demander à Madame de descendre pour guider la manœuvre.
Avec un bon schema branchement camera de recul, vous avez transformé votre fidèle destrier en un véhicule moderne et sécurisé. Alors, prêt à faire vos créneaux comme un chef ? Allez, sortez les outils, le plus dur est fait !
FAQ sur le branchement des caméras de recul
Puis-je brancher ma caméra sans fil avec ce schéma ?
Pour un modèle sans fil, le schema branchement camera de recul change légèrement : l'émetteur à l'arrière se branche sur le feu de recul, et le récepteur à l'avant se branche sur l'autoradio (vidéo + alimentation). C'est plus simple car il n'y a pas de câble à tirer à travers toute la voiture, mais le signal est parfois moins stable qu'en filaire.
Que faire si mon image est à l'envers ou inversée ?
La plupart des caméras ont des petits fils bouclés (vert, blanc ou bleu) qu'il faut couper pour inverser l'image ou supprimer les lignes de guidage. Vérifiez bien votre manuel avant de sortir la pince coupante, car c'est souvent irréversible sans une petite soudure !
Est-il possible d'alimenter la caméra via l'allume-cigare ?
Oui, c'est possible pour un test ou une installation temporaire, mais ce n'est pas idéal. L'écran ne s'allumera pas automatiquement et vous devrez l'activer manuellement à chaque fois. Pour une intégration propre, suivez le branchement sur le feu de recul.
Prenez le temps de bien isoler chaque connexion et votre schema branchement camera de recul sera parfait pour des années.
