L'essentiel sur le couple de serrage étrier frein voiture
Le couple de serrage étrier frein voiture varie selon que vous travaillez sur le support ou les coulisseaux, et selon la position (avant ou arrière). Voici ce qu'il faut retenir pour ne pas vous tromper.
- Support d'étrier avant : 95 à 130 Nm / coulisseaux : 25 à 35 Nm (deux valeurs totalement différentes, source fréquente d'erreur).
- À l'arrière, les couples baissent : support 55 à 90 Nm, coulisseaux 20 à 30 Nm (moins de charge de freinage).
- TEVES et TRW imposent des valeurs distinctes pour un même diamètre de vis : toujours vérifier votre constructeur et votre référence exacte.
- Une clé dynamométrique est obligatoire : le serrage "au jugé" expose au desserrage ou à la fissuration du support.
Lisez la suite pour maîtriser la technique complète, les pièges courants et les spécificités selon votre modèle.

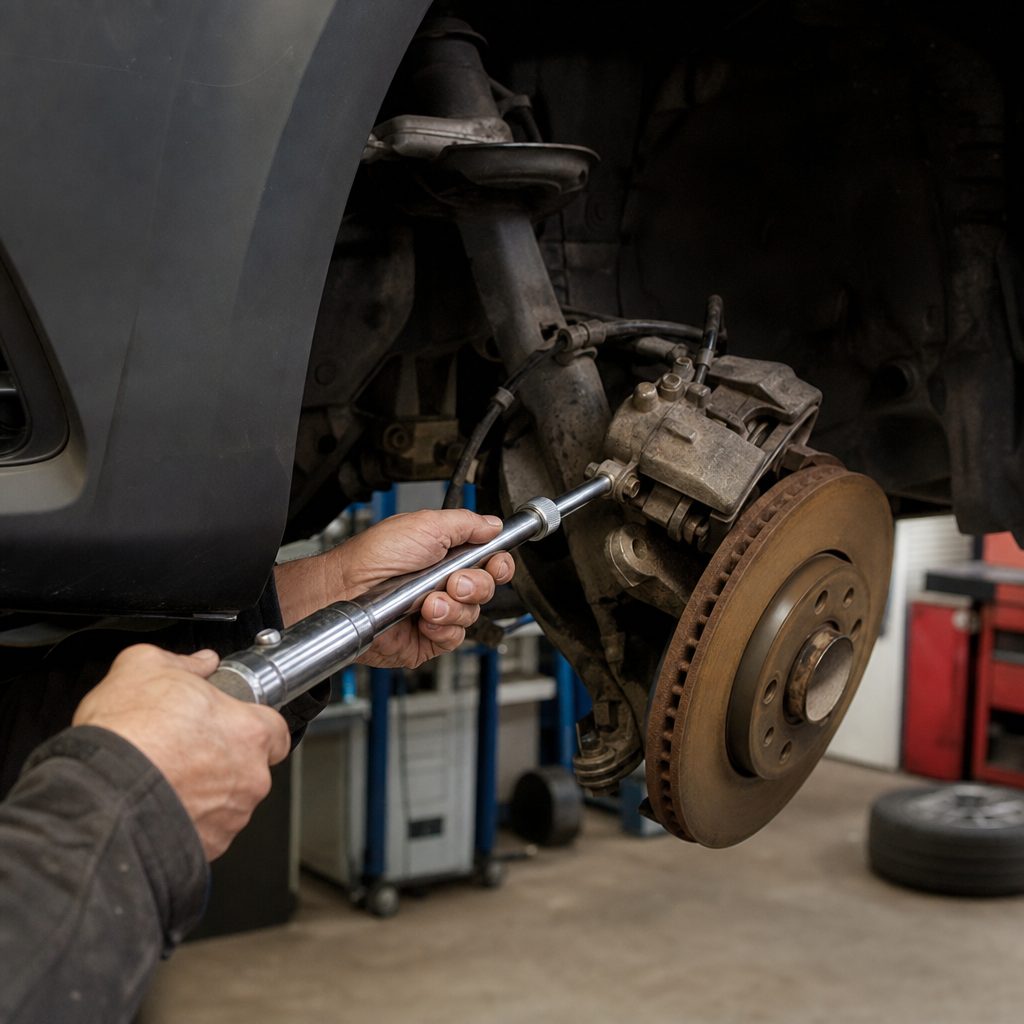

Quel couple de serrage appliquer sur les vis d'étrier de frein avant ?
Sur la majorité des véhicules, le couple de serrage des vis de support d'étrier avant se situe entre 95 et 130 Nm, tandis que les vis de coulisseau (celles qui maintiennent l'étrier flottant sur son support) tournent plutôt autour de 25 à 35 Nm. Ces deux valeurs ne concernent pas la même pièce et ne doivent jamais être confondues.
Support d'étrier contre étrier flottant : deux serrages, deux fonctions
Le support d'étrier est boulonné directement sur le porte-fusée. C'est lui qui encaisse toute la charge de freinage, d'où un couple élevé, souvent au-delà de 100 Nm. Les vis qui le fixent sont généralement des vis à tête hexagonale ou Torx de gros diamètre (M12 ou M14).
L'étrier flottant lui-même glisse sur des axes de coulisseau fixés sur ce support. Ces axes ont un diamètre plus faible (souvent M10) et un couple nettement inférieur, autour de 30 Nm. Serrer un axe de coulisseau au couple d'un support d'étrier, c'est prendre le risque de cisailler la vis ou de bloquer le coulissement, ce qui génère une usure irrégulière des plaquettes, un phénomène qui peut d'ailleurs expliquer pourquoi une voiture freine toute seule sans raison apparente.
Valeurs indicatives par marque
Les chiffres ci-dessous sont des ordres de grandeur constatés sur des montages courants. Ils varient selon le diamètre de vis, le matériau du porte-fusée et le fournisseur du système de freinage (TRW, TEVES, Bosch).
| Marque / système | Support d'étrier avant | Coulisseaux avant |
|---|---|---|
| Renault Clio IV / Captur (TRW) | 105 à 110 Nm | 25 à 30 Nm |
| Peugeot 208 / 308 (TRW) | 100 à 105 Nm | 28 à 30 Nm |
| Citroën C3 / C4 (TRW) | 95 à 105 Nm | 25 à 30 Nm |
| Volkswagen Golf / Polo (TEVES) | 120 à 125 Nm | 28 à 30 Nm |
Ces valeurs restent indicatives. La seule source fiable reste la documentation technique constructeur ou une base de données professionnelle type Autodata, car un même modèle peut recevoir deux diamètres de vis différents selon la motorisation ou le millésime. Ce principe vaut aussi pour d'autres organes du moteur, comme le couple de serrage d'un joint de cache culbuteur, qui varie lui aussi selon le modèle exact.
Quel couple de serrage pour les étriers de frein arrière ?
À l'arrière, les couples sont logiquement plus faibles qu'à l'avant puisque la charge de freinage y est moindre. On retrouve typiquement 55 à 90 Nm pour le support d'étrier et 20 à 30 Nm pour les coulisseaux, avec une nuance importante si le frein de parking est intégré à l'étrier.
Le cas particulier des étriers avec frein de parking électrique
Sur les véhicules équipés d'un frein de parking électromécanique (EPB), l'étrier arrière loge un moteur électrique qui actionne un piston à vis. Le couple de serrage du support reste dans la fourchette classique, mais la procédure de remplacement impose une étape supplémentaire : la rétraction électronique du piston via un outil de diagnostic avant tout démontage, sous peine d'endommager le mécanisme.
Différences selon les systèmes TEVES et TRW
Les étriers TEVES (souvent chez VW, Audi, BMW) acceptent en général des couples légèrement supérieurs à ceux des étriers TRW (Renault, Peugeot, Citroën, Fiat) pour un diamètre de vis comparable, du fait d'une conception de support plus massive. L'écart reste de l'ordre de 10 à 15 Nm, ce qui justifie de toujours vérifier la référence exacte plutôt que d'appliquer un chiffre générique.
| Position | Support d'étrier | Coulisseaux |
|---|---|---|
| Arrière, frein à disque classique | 55 à 75 Nm | 20 à 28 Nm |
| Arrière, frein de parking électrique | 65 à 90 Nm | 25 à 30 Nm |
Faut-il ajouter un serrage angulaire après le couple en Nm ?
Oui, sur certains véhicules récents (notamment groupe VAG et quelques modèles PSA), le constructeur impose une rotation angulaire complémentaire après le couple de base, typiquement 45° à 90° supplémentaires. Cette méthode garantit une tension de vis plus stable dans le temps que le couple seul.
Pourquoi le couple seul ne suffit pas toujours
Le couple de serrage mesure une résistance à la rotation, qui dépend fortement du frottement filet-écrou. Un filetage légèrement gras ou une vis réutilisée fausse la corrélation entre le couple appliqué et la tension réelle générée dans la vis. L'ajout d'un angle de rotation, mesuré à partir d'un point de calage précis, corrige cette incertitude et assure une précontrainte plus homogène.
Comment appliquer la méthode couple + angle en pratique
- Serrer d'abord au couple de base indiqué par le constructeur, avec une clé dynamométrique classique.
- Marquer un repère sur la tête de vis et sur le support.
- Appliquer la rotation angulaire prescrite à l'aide d'une clé dynamométrique angulaire ou d'un rapporteur d'angle mécanique.
- Ne jamais improviser cette valeur : elle est propre à chaque référence de vis et à chaque support.
Comment savoir si le couple varie selon mon modèle exact de voiture ?
Le couple de serrage dépend du diamètre de vis, du matériau du porte-fusée (fonte ou aluminium) et de la classe de qualité de la vis (souvent gravée sur la tête, par exemple 10.9 ou 12.9). Deux versions d'un même modèle peuvent donc avoir des valeurs différentes selon la motorisation ou le pack freinage.
Où trouver une valeur fiable
La documentation technique du constructeur reste la référence absolue. À défaut, une base de données professionnelle (Autodata, Haynes Pro) ou la notice fournie avec un kit de plaquettes/disques d'un équipementier premier monteur (TRW, Brembo, Bosch) donne généralement la valeur exacte pour la référence de pièce montée.
Ce qu'il ne faut jamais faire
Appliquer "au jugé" un couple générique trouvé sur un forum pour un véhicule différent est une fausse économie de temps. Un sous-serrage expose au desserrage progressif sous vibrations, un sur-serrage peut fissurer le support en aluminium ou arracher le filetage, deux scénarios qui compromettent directement l'efficacité du freinage.
La règle d'or : le couple exact prime toujours sur l'approximation
Retenir une fourchette générale (100 Nm à l'avant, 70 Nm à l'arrière pour les supports, 30 Nm pour les coulisseaux) donne un repère utile pour anticiper le travail, mais ne dispense jamais de vérifier la valeur précise pour votre référence de véhicule. La différence entre un support d'étrier et un axe de coulisseau, entre un système TRW et un système TEVES, entre un freinage classique et un frein de parking électrique, change directement le chiffre à respecter.
Le bon réflexe reste toujours le même : sortir la clé dynamométrique, la régler précisément, et ne jamais serrer "au ressenti" même quand on a l'habitude du geste. Un étrier de frein correctement serré, c'est un système de freinage qui répond de façon homogène pendant des dizaines de milliers de kilomètres, sans jeu, sans bruit, sans usure anormale des plaquettes. C'est aussi la garantie que le travail effectué sous sa propre voiture tient la route aussi bien qu'un passage en atelier professionnel.
Foire Aux Questions
Quel couple de serrage pour une vis d'étrier de frein en général ?
Il n'existe pas de valeur unique : le support d'étrier avant se serre entre 95 et 130 Nm, les coulisseaux entre 25 et 35 Nm, et l'arrière descend à 55-90 Nm. Le couple de serrage étrier frein voiture dépend toujours du diamètre de vis et du constructeur.
Que se passe-t-il si l'étrier de frein est trop serré ?
Un sur-serrage risque de fissurer le support en aluminium, d'arracher le filetage du porte-fusée ou de bloquer le coulissement de l'étrier flottant. Ce dernier point provoque une usure irrégulière des plaquettes et un freinage qui tire d'un côté.
Peut-on serrer un étrier de frein sans clé dynamométrique ?
Techniquement possible mais fortement déconseillé. Sans mesure précise, le serrage repose uniquement sur le ressenti, ce qui expose au desserrage progressif sous vibrations ou à une contrainte excessive sur la vis. La clé dynamométrique reste l'outil indispensable pour ce type d'intervention.
Faut-il remplacer les vis d'étrier à chaque changement de plaquettes ?
Pas systématiquement, sauf indication constructeur ou vis endommagée. Certaines vis à serrage angulaire sont conçues à usage unique car leur allongement modifie leurs propriétés mécaniques après un premier serrage. Vérifier la notice du kit de freinage avant remontage évite toute mauvaise surprise.
